BALANCE PRECISION
La balance de ruche « PRÉCISION » a été développée à la demande de client souhaitant réaliser des mesures fréquentes et précise dans le cadre de projet scientifiques. Nous avons décidé d’appliquer les normes du réseau de balance de ruche Allemand TRACHNET, soit un relevé toute les 10mn et une précision de 10gr.
La balance connectée PRECISION est elaboré à partir de 2 plaques en aluminium reliée par un peson de classe C3 – 150Kg (autre modèle sur demande).
Le transmetteur 4G envoi les valeurs de poids de 1 à 4 peson une fois par heure, les valeurs sont relevées toutes les 10mn. Une alarme est envoyée en moins de 10mn en cas de variation de poids de plus 1Kg.
L’alimentation est solaire en standard et le boitier se fixe sur un support adapté, mais il est possible d’utiliser les autres alimentations sur demande.
Il est possible en option d’ajouter une sonde météo, ainsi qu’une sonde de couvain sur chaque voie.
1 a 4 peson PRECISION
precision +/-10gr
Transmetteur 4G/2G,
Emission 1h, relevé 4mn
Alimentation Solaire
Option
sonde Météo
Option
sonde Couvain (1 à 4)
BALANCE DE RUCHE PRECISION - LE PESON
Carateristiques

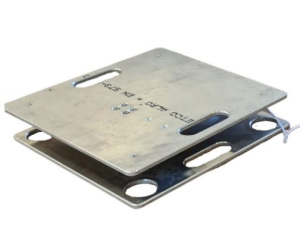

La balance de ruche PRECISION est élaboré à partir de 2 plaques en aluminium reliée par un peson de classe C3 – 150Kg.

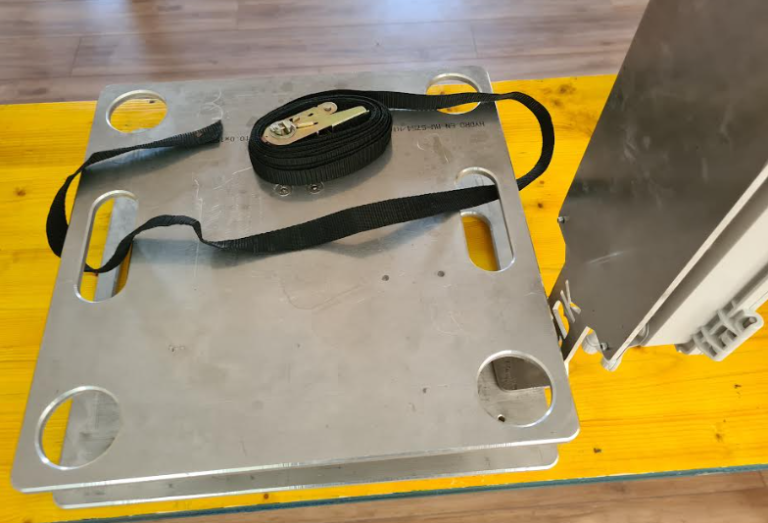

Il est conçu de façon à pouvoir être fixé sur son support et permet de passer une sangle pour bloquer les ruches et éviter les renversement du aux tempêtes.
Ce montage assure une précision de l’ordre de 10gr
le peson ne requiert aucune installation et est immédiatement utilisable.

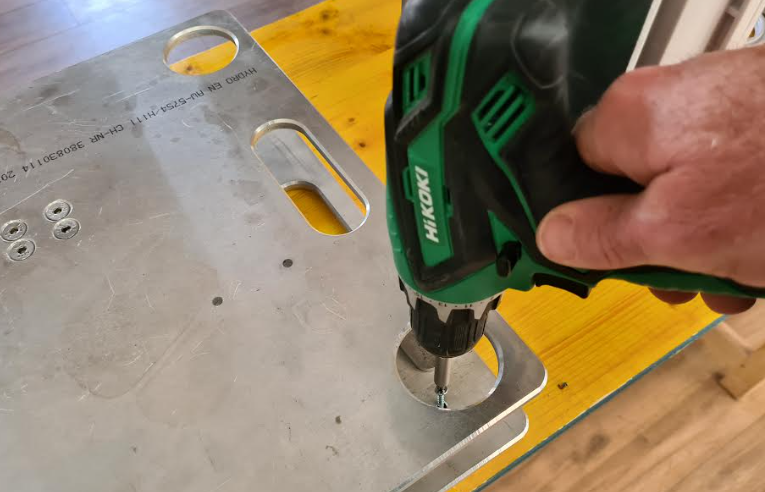

Si besoin le peson peut-être vissé au support

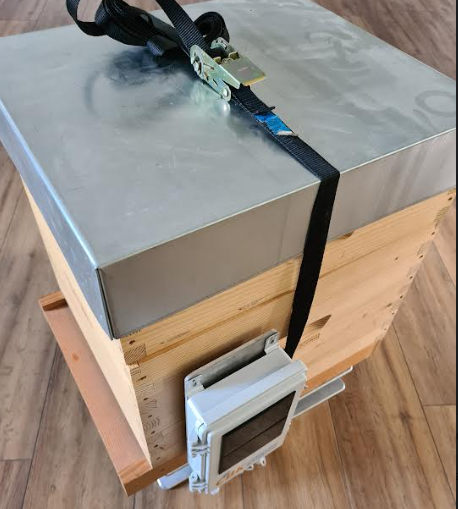

La ruche peut être sanglée au peson. Fonction anti-tempète.
Fonction anti-tempête.
BALANCE DE RUCHE PRECISION - LE TRANSMETTEUR 4G
Carateristiques
Les différents composants :
1 – Branchement alimentation 6.5V-9V
2 – Ecran LCD
3 – Bouton RESET
4 – Voies 1 à 4
5 – Sortie débogage
Le transmetteur 4G fonctionne par défaut en 4G-LTEm. Si ce réseau n’est pas trouvé, il passe en mode 2G / GPRS / EDGE. Il comporte un GPS qui donne la localisation de la balance.
Il relève chacune des voies toute les 4mn et effectue un envoi des données une fois par heure.
Ce transmetteur est basé sur un module QUECTEL, marque de télécom de renommée mondiale. Il fonctionne partout ou votre téléphone passe.
AFFICHAGE DE L'ECRAN LCD
L’écran LCD apporte une plus grande simplicité d’utilisation. Il affiche :
– le voltage de l’alimentation (charge de la batterie)
– la qualité de la connexion réseau
– la valeur des 4 poids (si les pesons sont raccordés).
Si la tension d’alimentation est insuffisante (<6V), le bouton de RESET clignote et le transmetteur ne démarre pas.
RACCORDEMENT
Le transmetteur possède 4 voies. Sur chacune des voies il est possible de raccorder 1 peson et 1 capteur de couvain.
La voie 1 est capable d’accueillir en plus le capteur de météo.
Chaque voie peut accueil environ 2 à 3 rallonges de 2m.
SCHEMA DE RACCORDEMENT
BALANCE DE RUCHE PRECISION - L'ALIMENTATION SOLAIRE
LE BOITIER SOLAIRE
Nous avons développé un boîtier spécifique, équipé de 2 panneaux solaires et de 4 batteries 18650-LiFePO4-3.2V pour protéger et alimenter le transmetteur. Ce boîtier apporte une alimentation puissante, durable et sans maintenance au transmetteur pour un fonctionnement optimal de votre balance connectée.
Il s’installe directement sur une platine reliée à la partie basse du peson.
De par sa conception, le boîtier évite toute condensation et protège parfaitement le transmetteur des intempéries. Il est munis d’une ouverture rapide et est parfaitement étanche au ruissellement de l’eau.
Cette alimentation ne nécessite aucune maintenance.
OPTIONS : SONDES METEO ET COUVAIN
SONDE COUVAIN
Vous pouvez également ajouter à tout moment une sonde de couvain sur chacune des Voies 1 à 4 de la balance grâce aux câbles en Y fournis. Ces capteurs se placent à l’intérieur des ruches entre deux cadres de couvain, au centre de la grappe.
Ils vous fourniront une fois par heure:
– la température du couvain des 4 ruches (précision +/- 0.5 °C),
– l’humidité du couvain des 4 ruches (précision +/- 3 %).
SONDE METEO
Vous pouvez à tout moment rajouter la sonde Météo sur la voie 1. Ce capteur s’ajoute simplement sur la Voie 1 du transmetteur grâce à un câble en Y fourni. Il sera immédiatement pris en compte par une simple pression sur le bouton “RESET” de la balance.
Ce capteur mesure :
– la température atmosphérique (précision +/- 0.5 °C),
– la pression atmosphérique (précision +/- 0.5 PA),
– l’humidité atmosphérique (précision +/- 3 %).
Ces trois valeurs sont relevées 1 fois par heure en même temps que les poids de ruche. Pour fournir une valeur d’humidité correcte, ce capteur doit être placé sous un abri (ruche vide par exemple).
